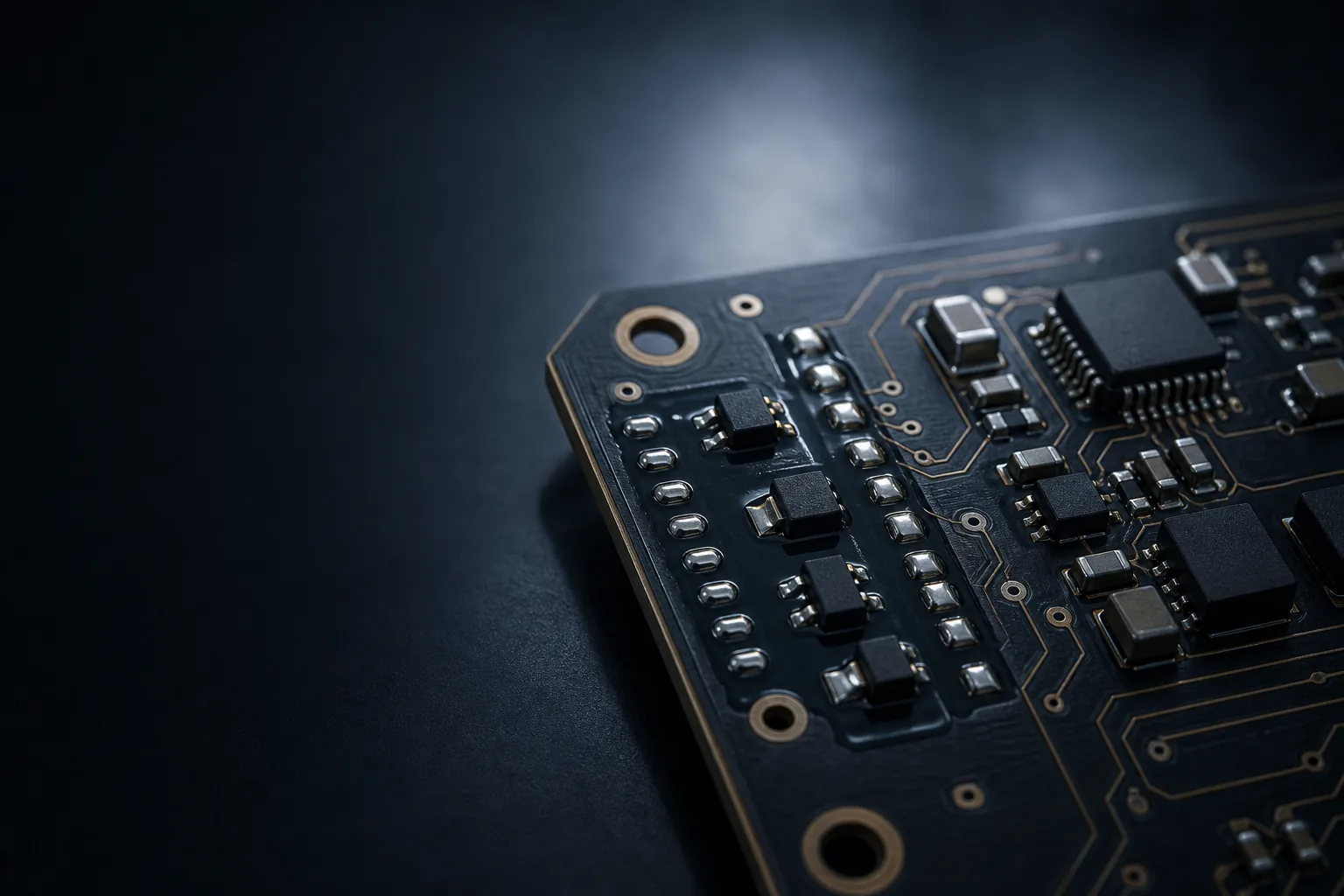

Applicazione: Applicare in modo mirato maschere antisaldanti sui circuiti stampati
Funzione della solder mask
La maschera antisaldante, detta anche vernice protettiva per saldatura e nota a livello internazionale come Solder Mask, è uno strato protettivo permanente sulle schede a circuito stampato. Copre le piste conduttrici e le superfici definite, lasciando liberi piazzole, contatti e altre zone funzionali per la saldatura o il montaggio. Lo strato può inoltre fornire isolamento elettrico e proteggere la scheda da sollecitazioni meccaniche o chimiche.
La vernice di arresto di saldatura non è equivalente al rivestimento conformale. Lo stop coat di saldatura è tipicamente parte della produzione di circuiti stampati e ha recessi definiti con precisione. Il rivestimento formale viene successivamente applicato all'assemblaggio montato e protegge i componenti e il circuito da influenze ambientali.
Quando un'applicazione spray può essere utile
La vernice di arresto della saldatura viene elaborata industrialmente con diversi processi. L'applicazione a spruzzo è considerata dove il produttore di materiali rilascia il processo e dove devono essere elaborate piccole serie, prototipi, geometrie tridimensionali o aree difficili da raggiungere. L'esposizione, la stampa o altri processi di rivestimento stabiliti rimangono spesso decisivi per le strutture dei circuiti stampati ad alta risoluzione.
Krautzberger valuta quindi il processo di applicazione della maschera antisaldante caso per caso e verifica se il prodotto specifico e la struttura richiesta possano essere realizzati in modo tecnicamente sensato mediante applicazione a spruzzo.
Requisiti del processo di spruzzo
Il rivestimento deve essere uniforme e non deve bagnare in modo incontrollato le aree di contatto esposte. La mascheratura, l'assorbimento dei componenti e la guida al movimento sono quindi importanti quanto l'ugello e la pressione del materiale.
- distribuzione di livello fine e riproducibile
- delimitazione precisa e protezione delle superfici da lasciare libere
- bagnatura controllata dei bordi e delle aree tridimensionali
- Evitamento di colature, pori e inclusioni d'aria
- Considerazione della viscosità, del contenuto di materia solida e del durata utile della miscela
- pulizia rapida per materiali reattivi o polimerizzanti
Mascheratura, asciugatura e limiti di processo
La qualità della maschera antisaldante non dipende soltanto dall'applicazione. Prima del rivestimento, le schede a circuito stampato devono essere pulite e asciutte. Dopo l'applicazione, a seconda del sistema di materiali, seguono evaporazione, preindurimento, esposizione o indurimento termico finale. Queste fasi sono definite dal produttore della maschera antisaldante e devono essere coordinate con lo strato spruzzato.
Il mascheramento delle pastiglie e delle superfici di contatto è particolarmente rilevante per un'applicazione a spruzzo. Maschere meccaniche o coperture possono essere utilizzate per geometrie semplici. Tuttavia, strutture ad alta risoluzione e distanze molto piccole possono richiedere altri metodi. Pertanto, la fattibilità tecnica viene esaminata in un esperimento prima di prendere una decisione di investimento.
- superficie PCB pulita e asciutta
- limiti di mascheramento definiti
- anche strato prima dell'indurimento
- Compatibilità dei materiali con i prodotti di pulizia e lavaggio
- Chiara delimitazione alle procedure standard ad alta risoluzione
Tecnologia di applicazione Krautzberger per la saldatura della vernice stop
Per campioni manuali e riparazioni si possono utilizzare apparecchi manuali a regolazione fine. Nei processi automatizzati, apparecchi automatici compatti consentono percorsi e impulsi di spruzzatura riproducibili. Serbatoi a pressione e regolatori di pressione precisi garantiscono un flusso di materiale stabile anche per quantità applicate ridotte.
A seconda del prodotto si possono utilizzare pompe a membrana o altri sistemi di alimentazione. I materiali dei componenti a contatto con il prodotto, le guarnizioni e i prodotti di pulizia devono essere compatibili con la maschera antisaldante. Nei sistemi bicomponenti occorre prestare particolare attenzione alla durata utile della miscela e al volume morto.
Tipiche aree di applicazione
- Prototipi e schede di campionamento
- Piccole serie e formati speciali
- geometrie di circuiti tridimensionali o irregolari
- Rilavorazione e riparazione mirate
- aree di protezione selettiva al di fuori delle strutture ad alta risoluzione
Piccole quantità e frequenti cambiamenti di materiale
Nei prototipi e nelle piccole serie vengono spesso lavorate solo piccole quantità di vernice. Un contenitore di materiale compatto e linee corte riducono il materiale residuo e semplificano la pulizia. Allo stesso tempo, la pressione del materiale deve rimanere stabile nonostante una piccola quantità, in modo che lo strato dall'assemblaggio all'assemblaggio non cambi.
Sono necessari percorsi materiali separati o un lavaggio accuratamente convalidato per cambiare i cappotti o le vernici di arresto di saldatura. I residui di un sistema precedente possono influenzare la polimerizzazione, la tonalità o l'adesione.
- Brevi percorsi materiali
- Basso volume morto
- pressione costante a bassa portata
- separazione sicura di diversi sistemi di verniciatura
- pulizia definita prima del cambiamento di materiale
Test di processo e validazione
Le maschere antisaldanti differiscono notevolmente per viscosità, pigmentazione, reattività e indurimento. Nel centro tecnico Krautzberger si possono provare il materiale originale e una scheda a circuito stampato campione. Si valutano spruzzabilità, distribuzione dello strato, copertura dei bordi, mascheratura e comportamento durante la pulizia.
La funzione elettrica, la polimerizzazione e l'adempimento dei requisiti applicabili al circuito stampato devono quindi essere convalidati dall'operatore o dal produttore di PCB.
Vantaggi di una soluzione spray coordinata
- applicazione flessibile su prototipi e geometrie speciali
- quantità di materiale finemente regolabile
- Varianti di processo manuali e automatiche
- fornitura di materiale coordinata per piccole quantità
- Prove con materiale originale prima della decisione dell'impianto
