Anwendung: Technisches Glas und präzise Glasbauteile beschichten
Worum es bei dieser Anwendung geht
In der Praxis reicht das Spektrum vom flexiblen Handarbeitsplatz bis zur getakteten, robotergestützten Serienanlage. Entscheidend ist, dass Sprühapparat, Materialversorgung und Bewegungsablauf zum Beschichtungsstoff und zum Werkstück passen.
Funktionen von Beschichtungen auf technischem Glas

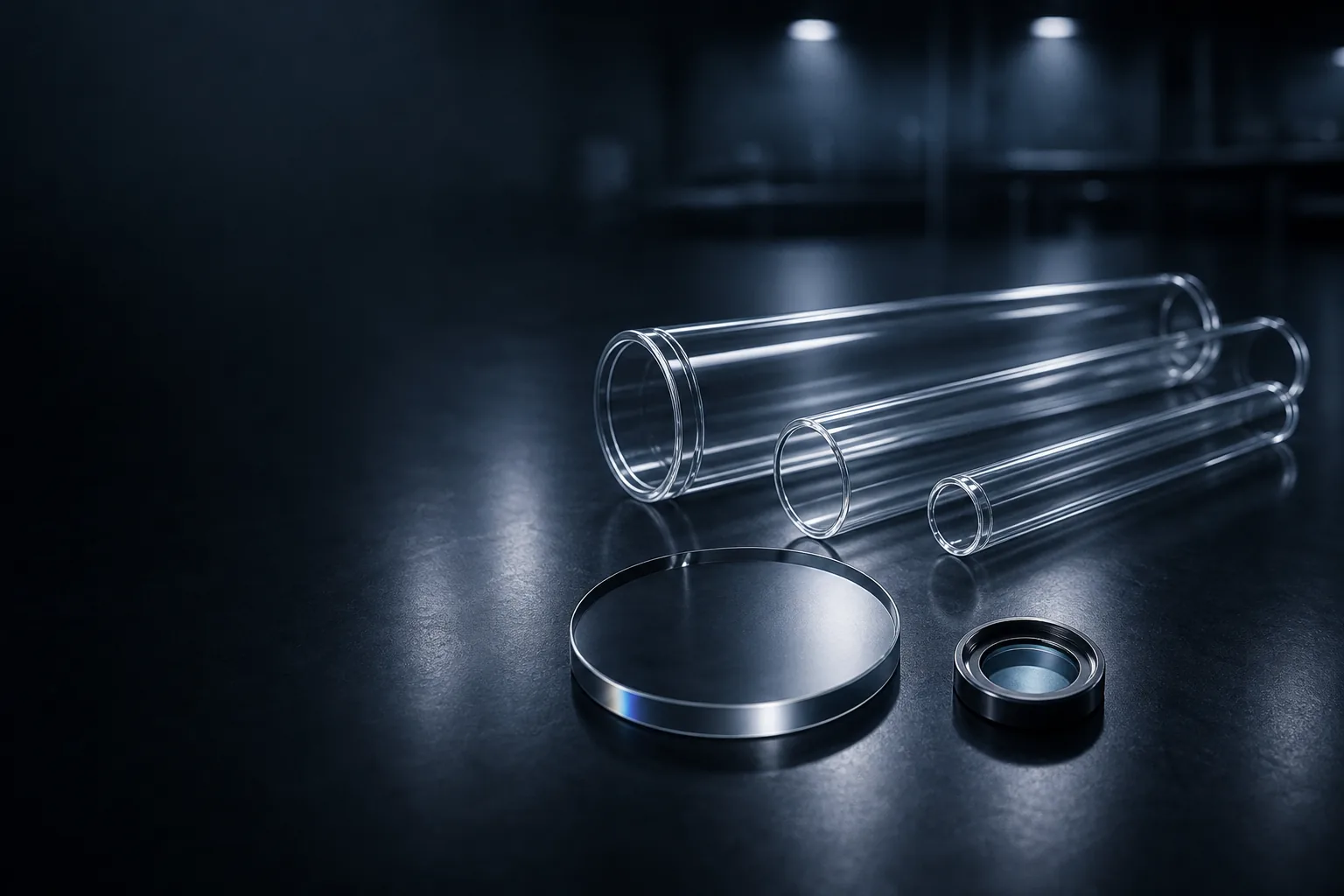

Die Anwendung betrifft überwiegend Glasrohre, Ampullen, Reagenzgläser, Deckgläser, optische und technische Formteile. Die geforderte Wirkung entsteht nur, wenn Beschichtungsstoff, Untergrund, Schichtdicke und nachfolgende Trocknung oder Aushärtung zusammenpassen. Der Sprühprozess muss deshalb auf das konkrete Materialsystem und die realen Produktionsbedingungen abgestimmt werden.
Neben der reinen Oberflächenqualität spielen auch Verbrauch, Reinigungsaufwand, Anlagenverfügbarkeit und die sichere Wiederholung des Ergebnisses eine Rolle. Eine technisch gute Lösung verbindet deshalb kontrollierte Zerstäubung mit einer stabilen und gut regelbaren Materialversorgung.
Typische Anforderungen an den Sprühprozess
Schon kleine Schwankungen bei Materialdruck, Viskosität, Abstand oder Bewegungsführung können die Beschichtung sichtbar oder funktional verändern. Typische Anforderungen sind:
- präzise Beschichtung kleiner und transparenter Bauteile
- Innen- und Außenflächen mit engen Toleranzen
- sichtbare Fehler bei geringer Schichtabweichung
- Freihaltung von Dicht- und Kontaktzonen
- saubere Materialführung und geringe Partikelbelastung
- Anpassung an rotationssymmetrische Geometrien
Geometrie, Optik und Funktion des Glases berücksichtigen
Technisches Glas umfasst unter anderem Röhren, Laborglas, optische Komponenten, Deckgläser und Spezialbauteile. Beschichtungen können Schutz, Benetzung, elektrische Isolation, Markierung oder optische Funktionen übernehmen. Die geforderte Schicht ist häufig sehr dünn und muss auch auf kleinen oder rotationssymmetrischen Geometrien gleichmäßig verteilt werden.
Glasreinigung, Oberflächenvorbehandlung und partikelfreie Handhabung beeinflussen das Ergebnis erheblich. Bei Innenflächen können Düsenverlängerungen oder gerichtete Sprühköpfe erforderlich sein.
- gleichmäßige dünne Funktionsschicht
- saubere optische Oberfläche
- Innen-, Außen- und Teilflächenbeschichtung
- präzise Maskierung
- abgestimmte Trocknung oder Aushärtung
Krautzberger Lösungen für Sprühauftrag und Materialversorgung
Krautzberger betrachtet Applikation und Materialversorgung als zusammenhängendes System. Je nach Aufgabe können Handspritzapparate, Automatikspritzapparate, passende Luft- und Materialdüsen, Materialdruckbehälter, Membranpumpen, Pumpenhubstationen und Materialdruckregler kombiniert werden.
Bei automatisierten Prozessen lassen sich die Spritzapparate an Halterungen, Hubgeräten, Achsen oder Robotern integrieren. Materialwechselventile und Spüleinrichtungen unterstützen Anwendungen mit mehreren Farben oder Medien. Die konkrete Auswahl richtet sich nach Viskosität, Festkörperanteil, Auftragsmenge, Taktzeit und Bauteilgeometrie.
Für feine Oberflächen stehen unterschiedliche XLINE-Düsenkombinationen und Strahlformen zur Verfügung. Bei hochviskosen, abrasiven oder sedimentierenden Medien werden dagegen ausreichend große Querschnitte, geeignete Werkstoffpaarungen, Rührwerke und eine druckstabile Förderung wichtiger.
Im Mittelpunkt stehen Mikro- und Automatikspritzapparate, feine Düsen, Verlängerungen für Innenflächen, Rundautomaten, kleine Materialdruckbehälter und präzise Druckregler im Mittelpunkt. Welche Kombination wirtschaftlich und technisch sinnvoll ist, wird nicht pauschal, sondern anhand des Mediums, der Bauteile und der gewünschten Produktionsleistung festgelegt.
Bauteile, Branchen und Einsatzfelder
Die Applikation kommt in unterschiedlichen Branchen und Bauteilgruppen zum Einsatz. Typische Beispiele sind:
- Reagenz- und Laborglas
- Ampullen und pharmazeutisches Primärglas nach kundenspezifischer Validierung
- Glasrohre und Kapillaren
- Sensor- und Optikkomponenten
- Deckgläser und technische Scheiben
- Markier-, Gleit- und Schutzbeschichtungen
Manuell, teilautomatisiert oder vollautomatisch
Bauteile können gedreht, getaktet oder entlang einer Düse bewegt werden. Bei Innenbeschichtungen wird die Verlängerung definiert eingefahren und zurückgezogen.
Bei der Anlagenintegration sind außerdem Bauteilzuführung, Absaugung beziehungsweise Lüftung, Reinigung, Medienwechsel und die Zugänglichkeit für Wartungsarbeiten zu berücksichtigen. Dadurch bleibt der Prozess nicht nur im Musterlauf, sondern auch im Produktionsalltag stabil.
Ergebnis für Qualität und Wirtschaftlichkeit
- präzise Beschichtung kleiner Glasgeometrien
- gleichmäßige Innen- und Außenflächen
- geringer Materialeinsatz
- reproduzierbare Serienprozesse
- flexible Teil- und Vollbeschichtung
- Integration in Rund- und Taktanlagen
Versuche mit Originalmaterial und Musterbauteilen
Flüssige Medien und Beschichtungsstoffe mit ähnlicher Bezeichnung können sich bei Viskosität, Festkörperanteil, Lösemittelbasis, Benetzung und Trocknung deutlich unterscheiden. Eine belastbare Auswahl von Spritzapparat, Düse und Materialversorgung sollte deshalb mit dem Originalmaterial und einem repräsentativen Bauteil erfolgen.
Mit Originalglas werden Benetzung, optische Qualität, Innenabdeckung, Trocknung und Funktion bewertet.
Auf dieser Grundlage lassen sich Spritzbild, Materialmenge, Druck, Abstand, Bewegung und Reinigungsablauf festlegen. Das Ergebnis ist eine Applikationslösung, die zum Medium, zur Geometrie und zum vorgesehenen Produktionsprozess passt.
Versuche im Krautzberger Technikum
Im Krautzberger Technikum kann der Prozess mit Originalmedium und repräsentativen Musterbauteilen geprüft werden. Dabei werden Förderbarkeit, Spritzbild, Auftragsmenge, Materialdruck, Abstand, Bewegung und Reinigung aufeinander abgestimmt.
Die Versuche schaffen eine belastbare Grundlage für die Auswahl von Spritzapparat, Düse, Materialversorgung und Automatisierungsgrad. Die endgültige Funktions- und Prozessfreigabe erfolgt durch den Betreiber gemeinsam mit dem Materialhersteller.
Passende Produkte
Alle Produkte
Kontakt für Ihre Anwendung
Sie suchen eine Spritzpistole, einen Automatikspritzapparat oder eine komplette Materialversorgung für diesen Prozess? Krautzberger unterstützt Sie bei der Auswahl und Auslegung der passenden Spritztechnik, Düsenausführung, Förderung und Regelung.
Nehmen Sie Kontakt mit Krautzberger auf und sprechen Sie mit uns über Medium, Bauteil, Produktionsmenge und gewünschtes Ergebnis. Gemeinsam prüfen wir, wie sich der Prozess technisch sicher und wirtschaftlich umsetzen lässt.
Branchen für diese Anwendung
In Labor, Medizin und Elektronik erfüllt technisches Glas unterschiedliche Aufgaben. Je nach Einsatz zählen andere Eigenschaften, vom Benetzungsverhalten bis zum Schutz; deshalb müssen Beschichtungsstoff und Sprühprozess zum Werkstück passen.
