Applicazione: Spruzzare in modo mirato lubrificanti per i processi di montaggio e assemblaggio
Di cosa tratta questa applicazione
La soluzione adatta parte dall’intero processo, oltre che dalla singola pistola. Il ventaglio di spruzzo, il dimensionamento degli ugelli, la pressione del materiale, il trasporto, il movimento dei componenti e la pulizia devono essere valutati insieme affinché l’applicazione rimanga stabile e riproducibile.
Funzione e vantaggi del rivestimento
L'applicazione riguarda principalmente metallo, plastica, elastomeri e assemblaggi misti. Il risultato richiesto si ottiene solo se il materiale di rivestimento, il substrato, lo spessore dello strato e la successiva essiccazione o polimerizzazione sono compatibili. Il processo di spruzzatura deve quindi essere adattato al sistema di materiali utilizzato e alle reali condizioni di produzione.
Oltre alla qualità della superficie, contano anche il consumo di materiale, l’impegno per la pulizia, la disponibilità dell’impianto e la riproducibilità affidabile del risultato. Una buona soluzione tecnica combina quindi un’atomizzazione controllata con un’alimentazione del materiale stabile e facilmente regolabile.
Ciò che conta con l'applicazione
Anche piccole variazioni della pressione del materiale, della viscosità, della distanza o del controllo del movimento possono modificare l’aspetto o la funzione del rivestimento. I requisiti tipici sono:
- Applicazione specifica per punti o superfici
- dosaggi bassi e ripetibili
- Evitare gocce e diffusione
- Adattamento agli oli liquidi sottili o alle emulsioni viscose
- tempi di commutazione brevi nelle linee di assemblaggio a ciclo intermittente
- Integrazione pulita nei dispositivi e nelle aree di protezione
Applicare il lubrificante solo dove necessario
Oli, grassi, emulsioni o supporti di montaggio sono utilizzati nei processi di assemblaggio e giunzione per ridurre l'attrito, proteggere le guarnizioni o facilitare la pressatura e l'unione. Un'applicazione a spruzzo mirata evita il sovradosaggio e impedisce al lubrificante di raggiungere superfici adesive, sigillanti o visive.
La viscosità può cambiare notevolmente con la temperatura. A brevi tempi di ciclo, lo spruzzatore deve aprire e chiudere in modo pulito senza gocciolare.
- quantità definita per componente
- rivestimento preciso della superficie parziale e del contorno interno
- assenza di gocciolamenti dopo l’impulso di spruzzo
- Temperatura e viscosità del lubrificante
- Compatibilità con guarnizioni e materiali componenti
Tecnologia di spruzzatura e fornitura di materiali da Krautzberger
Krautzberger considera l’applicazione e l’alimentazione del materiale come un sistema integrato. In base al compito si possono combinare apparecchi di spruzzatura manuali e automatici, ugelli per aria e materiale adatti, serbatoi a pressione per materiale, pompe a membrana, stazioni di pompaggio e sollevamento e regolatori di pressione del materiale.
Nei processi automatizzati, gli apparecchi di spruzzatura possono essere integrati su supporti, dispositivi di sollevamento, assi o robot. Le valvole di cambio materiale e i dispositivi di lavaggio supportano le applicazioni con più colori o fluidi. La scelta specifica dipende dalla viscosità, dal contenuto di solidi, dalla quantità applicata, dal tempo di ciclo e dalla geometria del componente.
Per finiture superficiali fini sono disponibili diverse combinazioni di ugelli XLINE e forme del getto. Con fluidi molto viscosi, abrasivi o soggetti a sedimentazione diventano invece più importanti sezioni di passaggio sufficientemente ampie, combinazioni di materiali adatte, agitatori e un trasporto con pressione stabile.
La messa a fuoco è su piccole mano o apparecchi di spruzzatura automatici, finemente misurando ugelli a getto circolare, recipienti di pressione del materiale o pompe, nonché controllori di pressione del materiale per quantità minime costanti. La combinazione tecnicamente ed economicamente più adatta viene definita in base al prodotto, ai pezzi e alla capacità produttiva desiderata.
Applicazioni tipiche
L’applicazione viene impiegata in diversi settori e su varie tipologie di componenti. Esempi tipici sono:
- Assemblaggio di sigilli e O-ring

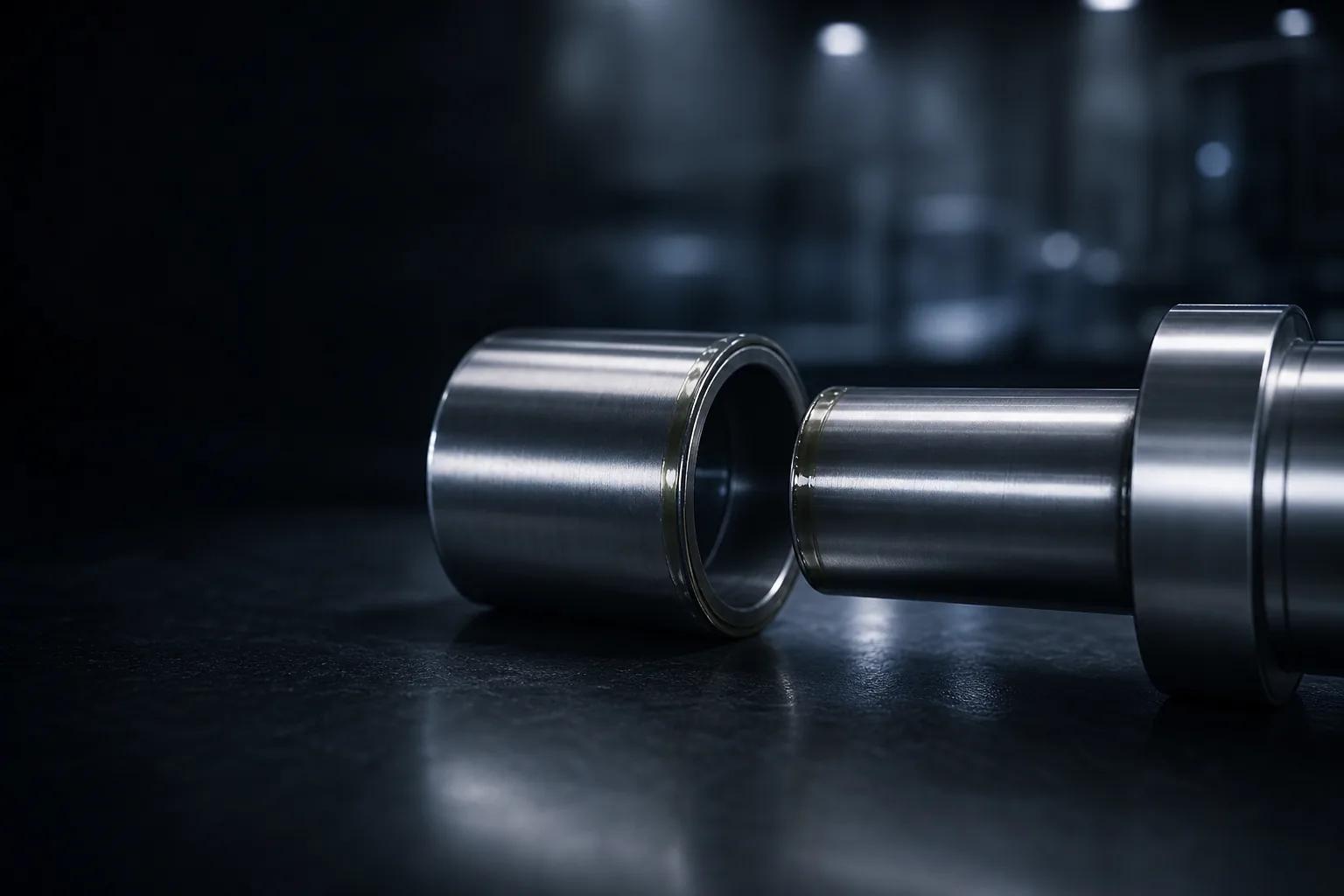

- Giunzione di alberi, boccole e cuscinetti
- Connessioni plug e clip
- Viti, fili ed elementi di collegamento
- Assemblaggio di componenti in plastica e gomma
- linee di montaggio e pressatura automatizzate
Integrazione e automazione dei processi
Nelle stazioni manuali l’operatore può applicare il mezzo in modo mirato. Le linee automatizzate utilizzano impulsi a spruzzo corti, approvazioni dei sensori e posizioni dei componenti definite in modo che solo l'area richiesta venga bagnata.
Nell’integrazione dell’impianto occorre considerare anche l’alimentazione dei componenti, l’aspirazione o la ventilazione, la pulizia, il cambio materiale e l’accessibilità per la manutenzione. In questo modo il processo rimane stabile sia nelle prove sia nella produzione quotidiana.
Vantaggi per la tua produzione
- Assemblaggio stabile e forze di unione
- meno rottami e danni ai componenti
- riduzione del consumo di lubrificante
- posti di lavoro puliti e trasporti ridotti
- Dosaggio riproducibile nei processi ciclici
- Adattamento flessibile a diversi componenti
Progettazione del processo presso il centro tecnico Krautzberger
I fluidi e i materiali di rivestimento con denominazioni simili possono differire notevolmente per viscosità, contenuto di solidi, base solvente, bagnabilità ed essiccazione. La scelta affidabile dell’apparecchio di spruzzatura, dell’ugello e dell’alimentazione del materiale deve quindi essere effettuata con il materiale originale e un componente rappresentativo.
La quantità di spruzzo, la larghezza del fascio, la bagnatura e il tempo di ciclo sono abbinati al lubrificante originale e al vero processo di assemblaggio.
Su questa base è possibile definire il ventaglio di spruzzo, la quantità di materiale, la pressione, la distanza, il movimento e la sequenza di pulizia. Il risultato è una soluzione applicativa adatta al fluido, alla geometria e al processo produttivo previsto.
Prodotti abbinati
Tutti i prodotti
Trovare insieme la giusta soluzione applicativa
Cercate una pistola a spruzzo, un apparecchio di spruzzatura automatico o un’alimentazione completa del materiale per questo processo? Krautzberger vi supporta nella scelta e nel dimensionamento della tecnologia di spruzzatura, degli ugelli, del trasporto e della regolazione adatti.
Contattate Krautzberger e parlate con noi del fluido, del componente, della quantità produttiva e del risultato desiderato. Insieme valutiamo come realizzare il processo in modo tecnicamente sicuro ed economico.
Settori per questa applicazione
Durante il montaggio, il lubrificante dovrebbe atterrare solo dove riduce l'attrito e supporta l'unione. La quantità richiesta e il posizionamento dipendono dal componente e dal processo del rispettivo processo di produzione.
